Aborder méthodiquement et progressivement la spécification d'un système logique afin d'en établir une bonne représentation par un GRAFCET (Graphe de commande étape. transition), tel est l'objectif premier de cet ouvrage. [...]
Commande avant 16h,
expédié le jour même (lu. - ve.)
Livraison express sous 48h.
Rubrique :
Électricité – Électro. – Hydraulique
ISBN :
9782364939608
Référence :
1960
Année de parution :
2023
Voici la réimpression de l’ouvrage de référence sur le GRAFCET.

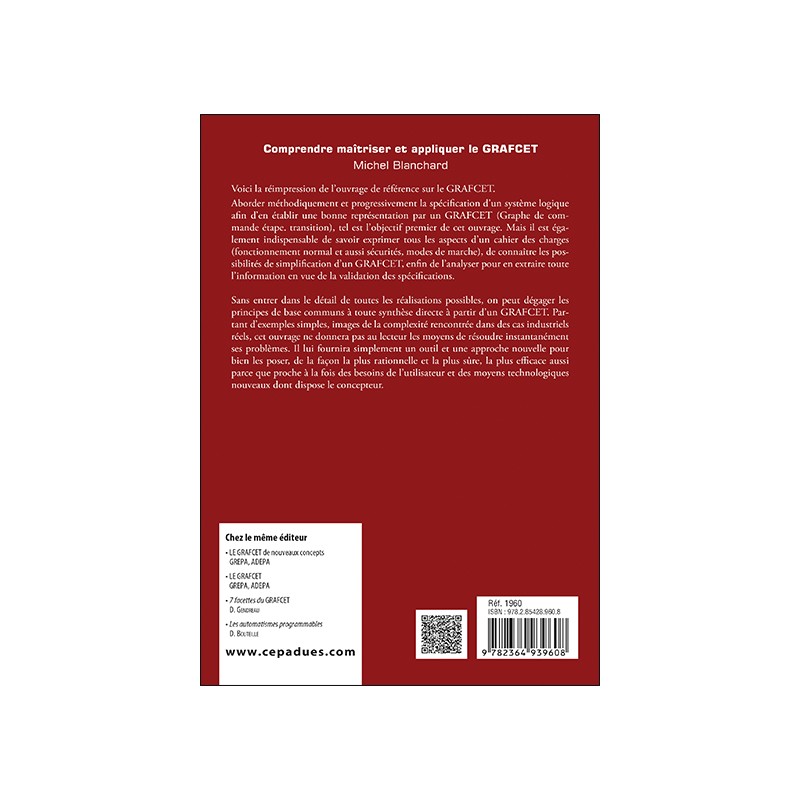

Aborder méthodiquement et progressivement la spécification d'un système logique afin d'en établir une bonne représentation par un GRAFCET (Graphe de commande étape. transition), tel est l'objectif premier de cet ouvrage. Mais il est également indispensable de savoir exprimer tous les aspects d'un cahier des charges (fonctionnement normal et aussi sécurités, modes de marche), de connaître les possibilités de simplification d'un GRAFCET, enfin de l'analyser pour en extraire toute l'information en vue de la validation des spécifications.
Sans entrer dans le détail de toutes les réalisations possibles, on peut dégager les principes de base communs à toute synthèse directe à partir d'un GRAFCET. Partant d'exemples simples, images de la complexité rencontrée dans des cas industriels réels, cet ouvrage ne donnera pas au lecteur les moyens de résoudre instantanément ses problèmes. Il lui fournira simplement un outil et une approche nouvelle pour bien les poser, de la façon la plus rationnelle et la plus sûre, la plus efficace aussi parce que proche à la fois des besoins de l'utilisateur et des moyens technologiques nouveaux dont dispose le concepteur.
| Référence : | 1960 |
| Nombre de pages : | 170 |
| Format : | 16x24 cm |
| Reliure : | Broché |
| Rôle | |
|---|---|
| Blanchard Michel | Auteur |
Introduction
CHAPITRE 1
LE CAHIER DES CHARGES
1.1. Qu’est-ce qu’un cahier des charges ?
1.2. Comment aborder la conception d’un automatisme logique
1.3. Il faut sérier les problèmes
1.4. Comment exprimer les spécifications
1.5. N’y a-t-il pas un troisième niveau ?
CHAPITRE 2
LE GRAFCET
2.1. Le GRAFCET : définitions et notions fondamentales
2.2. Compléments sur le GRAFCET
CHAPITRE 3
COMPRENDRE LES NOTIONS FONDAMENTALES DU GRAFCET
3.1. Une règle impérative : l’alternance étape-transition
3.2. Notions de base
3.3. Davantage de précisions
3.4. Les règles d’évolution du GRAFCET
3.5 Un peu de vocabulaire
3.6. Résumé
CHAPITRE 4
GRAFCET ET CAHIER DES CHARGES
4.1. Système automatisé et cahier des charges
4.2. Les deux niveaux de spécifications d’un automatisme
4.3. Conception de l’automatisme
4.4 GRAFCET de niveau 1 : représentation des spécifications fonctionnelles
4.5. GRAFCET de niveau 2 : spécifications technologiques et opérationnelles
4.6. Ce qu’apporte le GRAFCET
CHAPITRE 5
ÉTABLIR UN BON GRAFCET
5.1. Établir un GRAFET correct
5.2. La situation initiale
5.3 Le bon choix des réceptivités
5.4. Le bon choix des actions
5.5. La réactivation d’une étape
5.6. Évolutions simultanées
CHAPITRE 6
REPRÉSENTER LE CAHIER DES CHARGES COMPLET
6.1. Modes de marche
6.2. Sécurités
6.3. Structure d’un cahier des charges
6.4. Sous-programme (ou sous-diagramme)
CHAPITRE 7
ANALYSE ET VALIDATION D’UN GRAFCET
7.1. Étude du GRAFCET
7.2. Analyse d’un GRAFCET
7.3. Validation du cahier des charges
7.4. Autres définitions importantes
CHAPITRE 8
RÉDUCTION D’UN GRAFCET
8.1. Recherche des transitions redondantes
8.2. Recherche des étapes redondantes
8.3. Recherche des étapes fusionnables
8.4. Processus de simplification – Intérêts et critères
CHAPITRE 9
SYNTHÈSE DIRECTE À PARTIR D’UN GRAFCET
9.1. Approche « unitaire » de la conception d’un système
9.2. Réalisations câblées
9.3 Réalisations en logique programmée
BIBLIOGRAPHIE
Les clients qui ont acheté ce produit ont également acheté...
Prix
26 €
